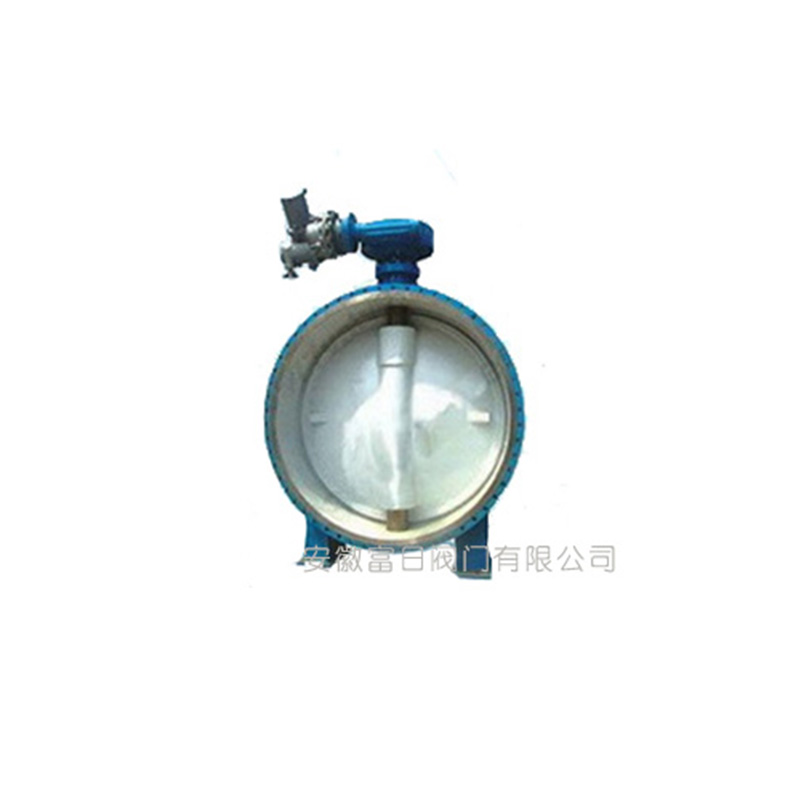

D942X大口径电动软密封蝶阀
大口径电动软密封蝶阀产品概述:
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
大口径电动软密封蝶阀特点:
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁晴耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
大口径电动软密封蝶阀主要结束参数:
| 公称通经DN（mm) | 50～2000 | 50～1600 | |
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁晴橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||
大口径电动软密封蝶阀主要零部件材料:
| 零件名称 | 材料 |
| 阀体 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 丁晴耐油橡胶 |
| 填料 | 柔性石墨 |
大口径电动软密封蝶阀执行标准:
| 制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6-1998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |

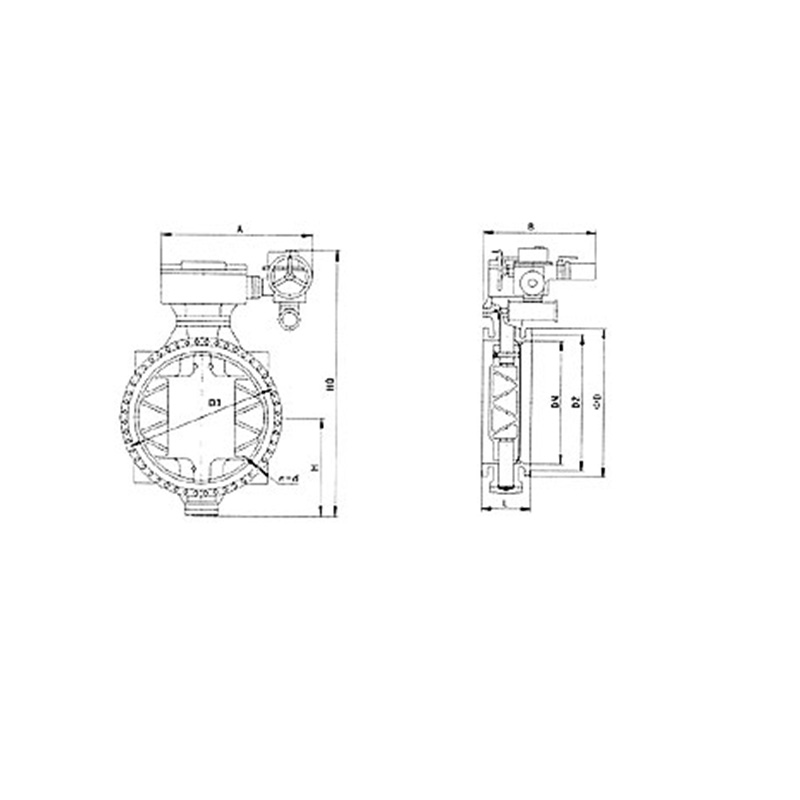

大口径电动软密封蝶阀主要外形连接尺寸:（单位：mm）
| DN | 主要外形连接尺寸 | 法兰尺寸和螺栓孔尺寸 | |||||||||||||||
| L | H | Ho | A | B | 0.25MPa | 0.6MPa | 1.0MPa | ||||||||||
| D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||||||
| 2200 | 840 | 1665 | 4529 | 2057 | 1585 | 2405 | 2340 | 2295 | 52-33 | 2475 | 2390 | 2335 | 52-43 | 2550 | 2440 | 2370 | 52-56 |
| 2400 | 910 | 1778 | 4845 | 2057 | 1585 | 2605 | 2540 | 2485 | 56-33 | 2685 | 2600 | 2545 | 56-43 | 2760 | 2650 | 2570 | 55-56 |
| 2600 | 990 | 1865 | 5060 | 2057 | 1585 | 2805 | 2740 | 2695 | 60-33 | 2905 | 2810 | 2750 | 60-49 | 2960 | 2850 | 2780 | 60-56 |
| 2800 | 1070 | 2051 | 5960 | 2357 | 1905 | 3030 | 2960 | 2910 | 64-36 | 3115 | 3020 | 2960 | 64-49 | 3180 | 3070 | 3000 | 64-56 |
| 3000 | 1150 | 2189 | 6800 | 2357 | 1905 | 3230 | 3160 | 3110 | 68-36 | 3315 | 3220 | 3160 | 68-49 | 3405 | 3290 | 3210 | 68-62 |
