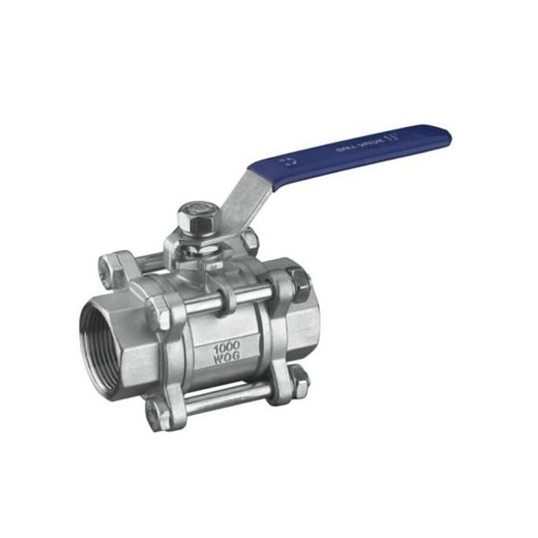

Q11F三片式内螺纹球阀介绍：
安徽富日阀门生产的Q11F三片式内螺纹球阀，它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
Q11F三片式内螺纹球阀在管路中主要用来做切断、分配和改变介质的流动方向。Q11F三片式内螺纹球阀近年来被广泛采用的一种新型阀门，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。
Q11F三片式内螺纹球阀产品用途与原理：
Q11F三片式内螺纹球阀PN16～PN63三片式内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、石油化工、城市给排水等要求严格切断的工况等多种介质。
Q11F三片式球阀的工作原理：是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
Q11F三片式内螺纹球阀应用规范：
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224·ANSIB16·25
Q11F三片式内螺纹球阀产品零部件材料：
序号 | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
5 | 阀杆 | 不锈钢SS316 | 不锈钢316 |
6 | 螺母 | 不锈钢SS304 | 不锈钢304 |
7 | 垫圈 | 不锈钢SS304 | 不锈钢304 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不锈钢SS304 | 不锈钢304 |
10 | 阀杆螺母 | 不锈钢SS304 | 不锈钢304 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢304 |
12 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢304 |
13 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
14 | 止推垫圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
15 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
16 | 螺栓 | 不锈钢SS304 | 不锈钢SS304 |
Q11F三片式内螺纹球阀产品连接尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2 | 3″ | 4″ |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 85 | 900 | 112 | 120 | 145 | 185 | 215 | 270 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
