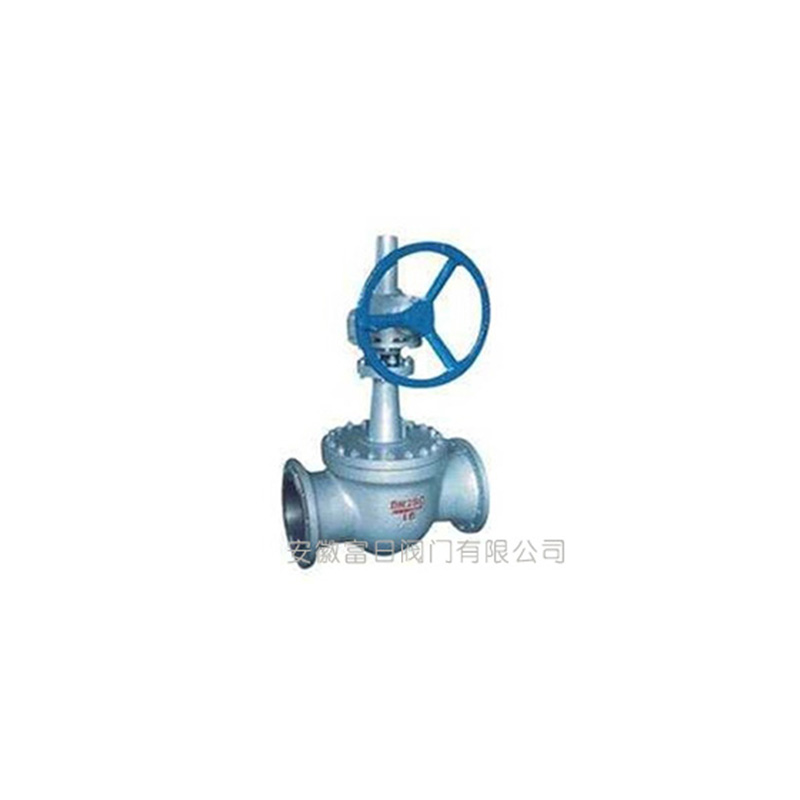

轨道球阀，轨道式球阀，轨道式无摩擦球阀 产品特点
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
轨道球阀，轨道式球阀，轨道式无摩擦球阀 工作原理 ①当阀门处于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。
⑧继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°阀门已处于全开位置。
②连续转动手轮，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。
⑦当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。
③当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。
⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
④继续转动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触，从而达到密封效果。
⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始升，并带动球体开始旋转。
轨道球阀，轨道式球阀，轨道式无摩擦球阀 技术规范
设计依据 GB API
结构长度 JB/T 7745
GB/T 12221 ANSI B16.10
连接法兰 GB/T 9113
JB/79 HG20592 ANSI B16.5
对焊端 GB/T 12224 MSS SP 44
ANSI B16.25
检验和试验 JB/T 9092 SPI 598
阀体、阀盖 WCB ZG1Cr5Mo ZG1Cr18Ni9Ti ZG1Cr18**2Ti
轨道球阀，轨道式球阀，轨道式无摩擦球阀 球体
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18**2Ti
密封面 硬质合金 合金钢
导向销 2Cr13 40CrMn
阀杆螺母 铸锰黄铜
螺栓 35 1Cr18Ni9Ti
螺母 35 45
填料 柔性石墨环PTFE
垫片 柔性石墨缠绕垫 柔性石墨复合垫
手轮 可锻铸铁
产品性能规范
压力等级 试验压力 适用环境
壳体试验 密封试验
1.6 2.4 1.76 易燃、易爆、
易挥发、易聚
合及剧毒场合
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
CLASS150 2.94 2.2
CLASS300 7.5 5.5
CLASS600 16.0 11.0
轨道球阀，轨道式球阀，轨道式无摩擦球阀 适用温度 -190～≤550℃
适用介质 水、油、天然气及各种软性介质与悬浮液等
驱动方式 气动、手动、电动
公称通径(mm)25-500
公称压力：1．6 2.5 4.0 6.4MPa

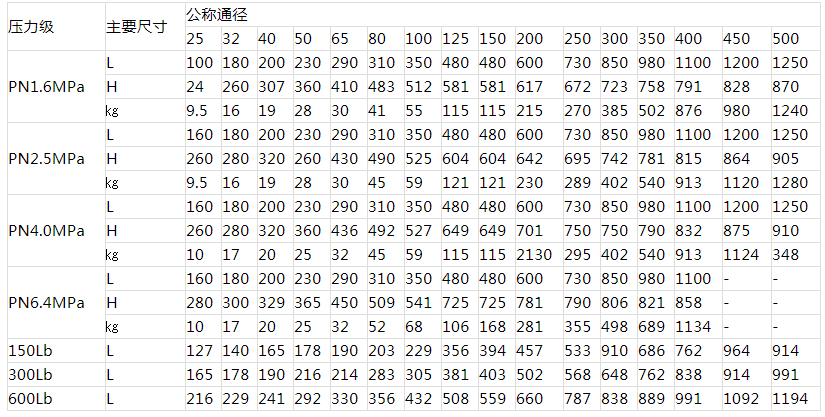

轨道式钢制球阀主要外形和连接尺寸:
市场一部
